Ліси будівельні рамні, Україна, Київ

Ліси будівельні являють собою конструкцію, що складається з наступних елементів: рам, діагональних стяжок, горизонтальних зв'язків, опорних п'ят, ригелів настилу, кронштейнів, анкерних болтів (або анкерна труба з хомутом). Нижній ряд рам спирається на опорні п'яти або гвинтові опори. Рами зв'язуються один з одним за допомогою діагональних і горизонтальних зв'язків.

На верхні поперечини рам встановлюються ригеля і настили. Монтаж 1-го ярусу закінчений. Рами 2-го ярусу встановлюються на рами 1-го на настановні стакани «труба в трубу», аналогічно скріплюються діагоналями і горизонталями і так далі. На висотах до 20-ти метрів можливо економне витрачання діагональних зв'язків, що здешевлює вартість кв. метра лісів.

На висотах понад 4-х метрів необхідно здійснювати кріплення конструкції лісів до стіни за допомогою кронштейнів і анкерів.

РАМА

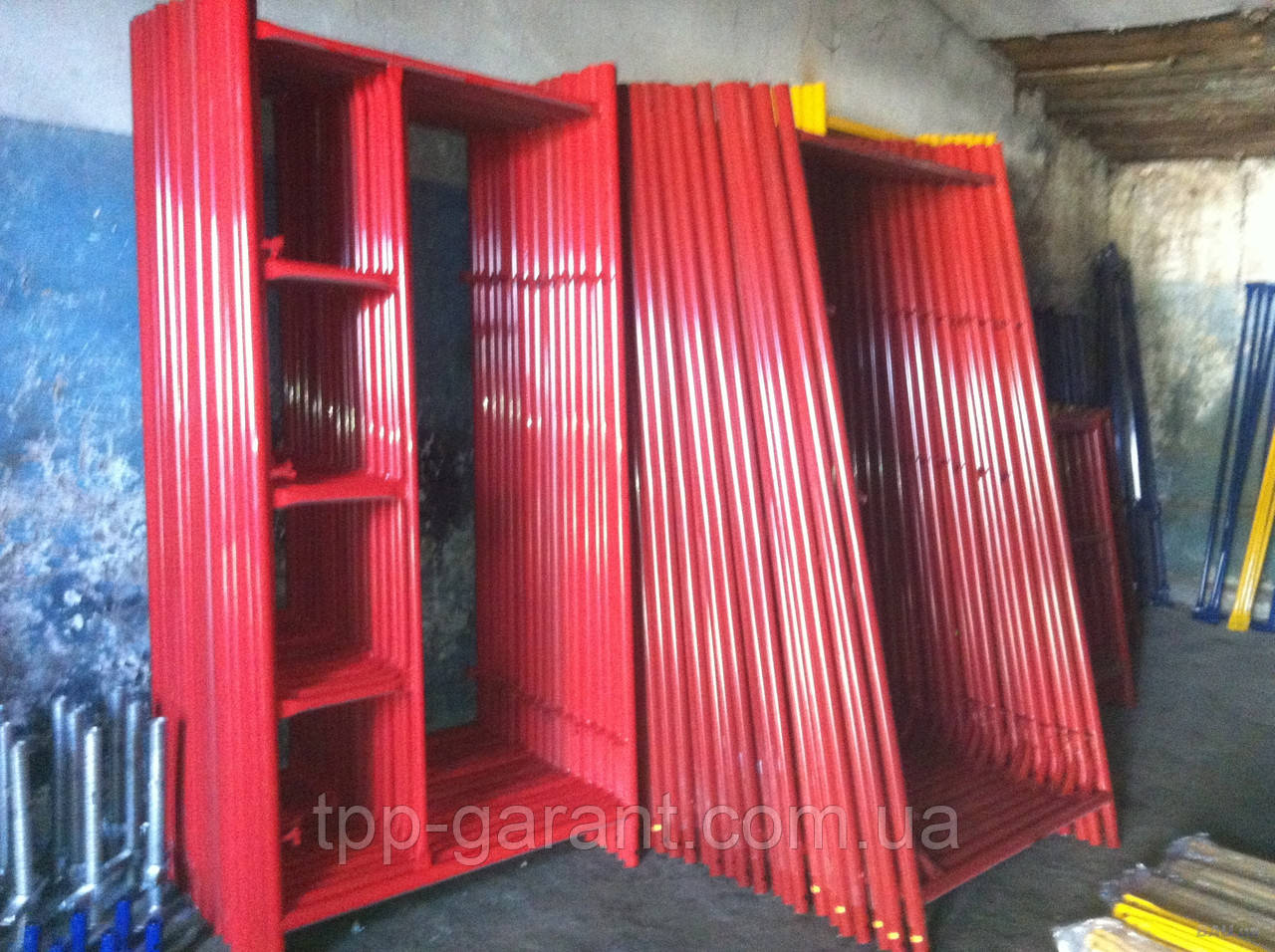

Вертикальные несущие элементы каркаса лесов. По вертикали соединяются между собой по принципу «труба в трубу», устанавливаются в плоскости, перпендикулярной фасаду здания. Представляют собой плоскую сварную раму 1х2 м, верхняя перемычка которой служит основанием для укладки ригелей настила.

 ФЛАЖКОВОЕ КРЕПЛЕНИЕ

 Крепление рам и связей строительных лесов выполняется при помощи поворотного (флажкового) замка, являющегося неотъемлемой частью рамы.

СДВОЕННАЯ ДИАГОНАЛЬ

Крестообразные ненесущие элементы, обеспечивающие жесткость каркаса лесов в плане. Ставятся по диагонали в плоскости, параллельной фасаду; соединяют рамы между собой и крепятся с помощью поворотного «флажкового» замка. Выпускаются длиной 3,3 м.

ГОРИЗОНТАЛЬ

 Соединяют рамы между собой и крепятся с помощью поворотного «флажкового» замка. Служат также перилами рабочих ярусов. Выпускаются длиной 3,05 м.

БАЛКА НАСТИЛА

Несущие горизонтальные элементы, служащие для укладки настила. Имеют крюковые зацепы для фиксации на верхних перекладинах рам. Выпускаются длиной 3,065 м.

ОПОРНАЯ ПЯТА

Нерегульоване по висоті підстава нижнього ряду вертикальних рам лісів.
